Bauwerk 225 Neubau einer Fußgängerbrücke über die Obertrave, Lübeck
Auftraggeber:
Hansestadt Lübeck
Zeitraum:
2005-2013
Leistungsumfang:
- Objektplanung Ingenieurbauwerke Lph 2, 3, 6-8 gem. HOAI
- statisch-konstruktive Prüfung
- technische Prüfung
- korrosionsschutztechnische und schweißtechnische Prüfung und Überwachung
- örtliche Bauüberwachung
Bausumme:
973.500 €
Technische Beschreibung:

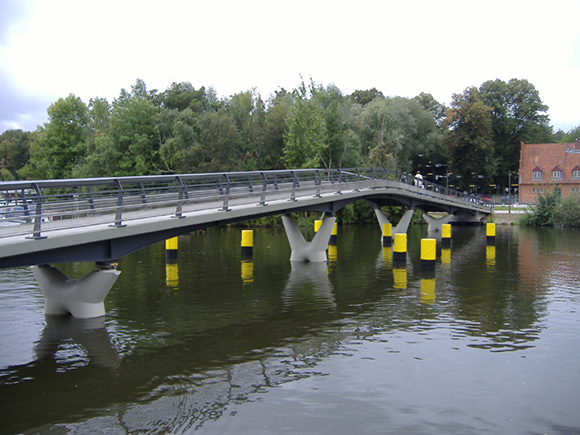

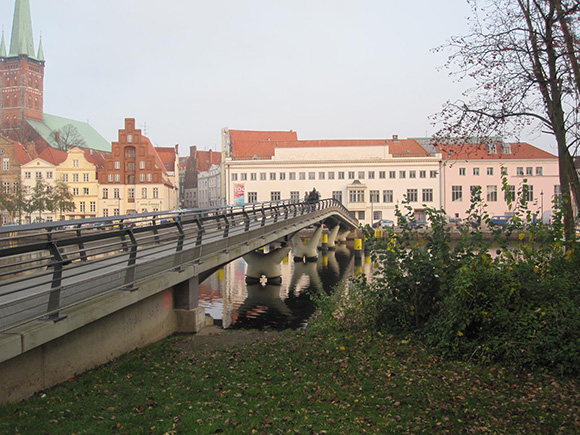

Neubau einer architektonisch gestalteten Fußgängerbrücke über die Obertrave im Zuge der Umgestaltung der Ufer- und Straßenbereiches der Straße „An der Obertrave“

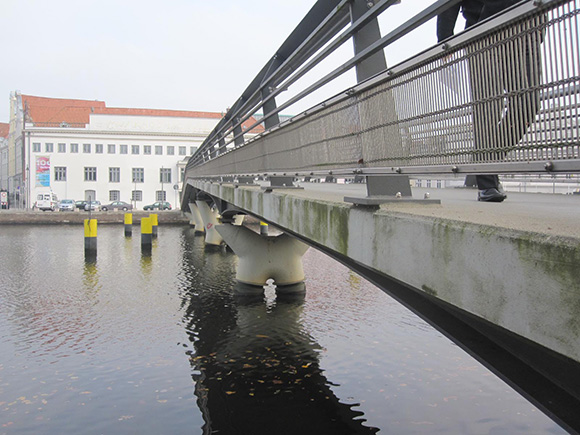

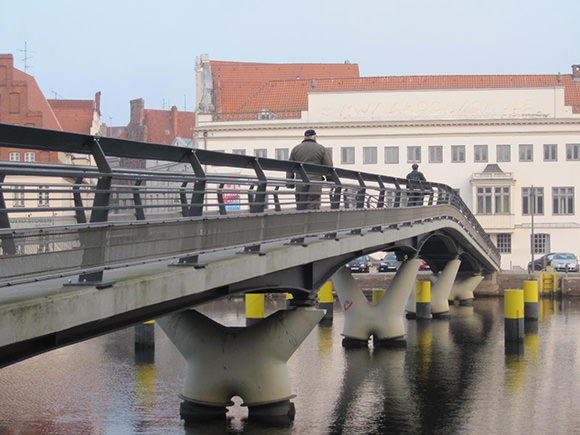

- zwei gevoutete Stahlträger mit Betonplatte am östlichen Traveufer
- vorhandene, unter Denkmalschutz stehende Kaimauerwand wurde in die neue Widerlagerkonstruktion eingebunden
- Gesamtlänge (5 Felder): 13,12m x 4+9,80m = 62,28 m
- Gesamtbreite: 3 m
- Breite zwischen Geländern: 2,50 m, Konstruktionshöhe 0,4-0,7m
- Ausbildung des Stahlüberbaues als torsionssteifen Stahltragwerk mit Betonplatte im Verbund
- alle Widerlager und Stützungen tiefgegründet (Stahlrohr-Rammpfähle)
- Besonderheit: Endfeld aushebbar
