Erneuerung der Brücke über den Elbe-Lübeck-Kanal, Berkenthin
Auftraggeber:
Bundesrepublik Deutschland (Auftragsverwaltung: 1. Landesbetrieb Straßenbau und Verkehr Schleswig Holstein Niederlassung Lübeck 2. Wasser- und Schifffahrtsamt Lauenburg)
Zeitraum:
2006–2011
Leistungsumfang:
- Vorstudie, Entwurfsplanung, Ausschreibung
- SiGeKo
- Fertigungs- und Güteüberwachung Stahlbau/Korrosionsschutz
Bausumme:
6.000.000 €
Technische Beschreibung:

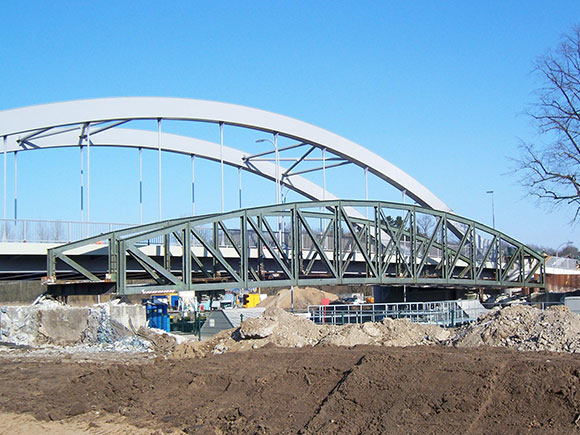

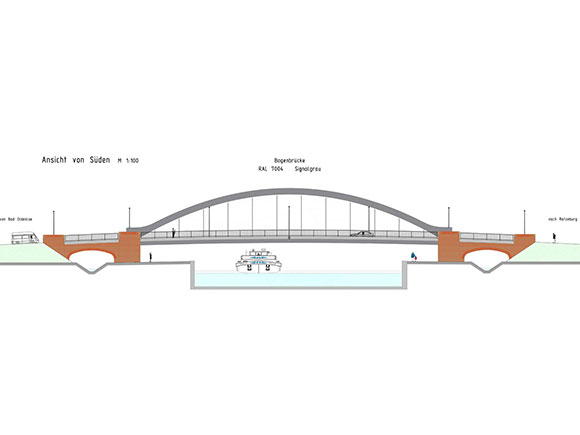

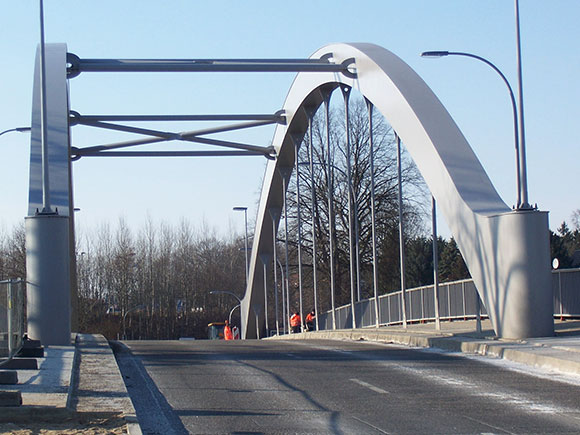

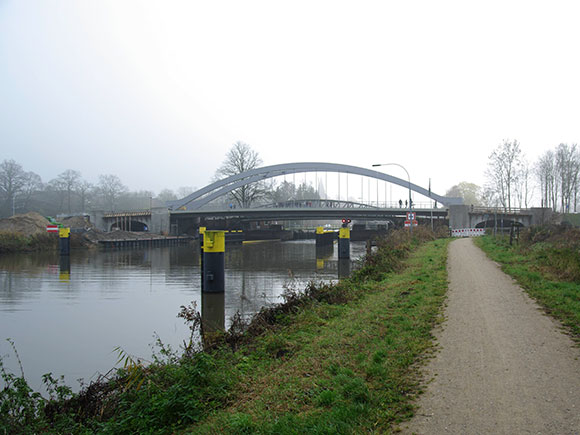

Stahl-Stabbogenbrücke mit Verbundfahrbahntafel im Zuge der B208 über den Elbe-Lübeck-Kanal in Berkenthin
- Stützweite: 59,00 m
- lichte Weite: 57,70 m
- Bauwerksfläche: 1205 m²
- Gesamtlänge: 91,00 m
Tiefgründung mit Vollverdrängungsbohrpfählen – 44 cm System Fundex. Beide Widerlager werden als gestaltete Stahlbetonrahmenkonstruktionen ausgebildet. Die Kanalseitengräben werden als offene Querschnitte durch die Rahmen geführt. Erneuerung der Flügelwände am Unterhaupt der Schleuse Berkenthin (2).

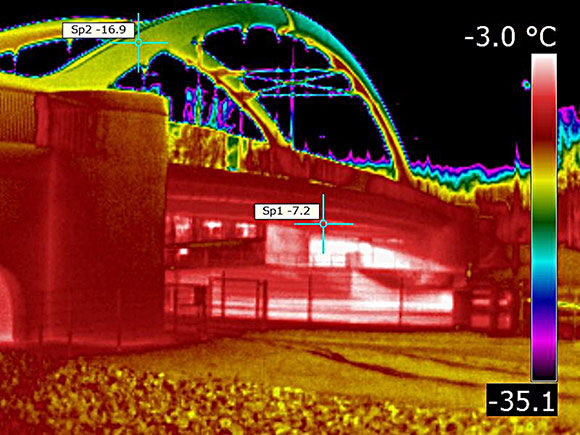

Temperierung der Fahrbahnplatte mittels Geothermie als Pilotprojekt.
