Jann-Berghaus-Brücke, über die Ems in Leer im Zuge der B 436
Auftraggeber:
Niedersächsische Landesbehörde für Straßenbau und Verkehr, Aurich
Zeitraum:
2007-2010
Leistungsumfang:
- örtliche Bauüberwachung
- Werks- und Baustellenüberwachung (Stahlbau und Korrosionsschutz)
- geometrische und vertragstechnische Prüfung der Ausführungsunterlagen
Bausumme:
ca. 17.500.000 € (brutto)
Technische Beschreibung:

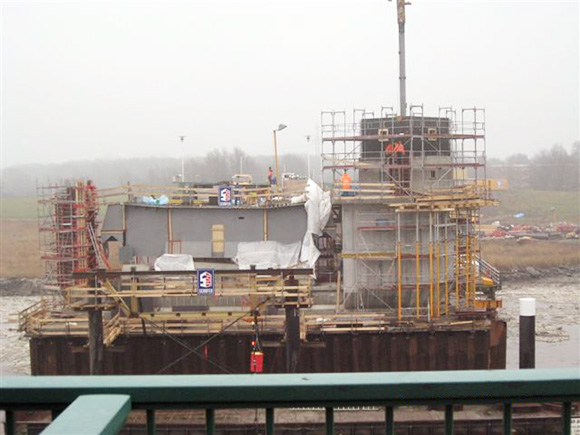

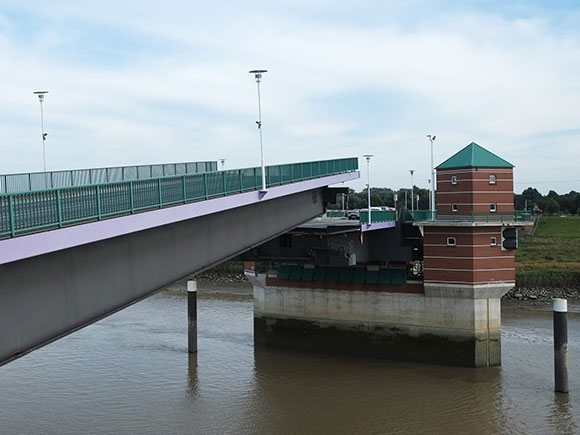

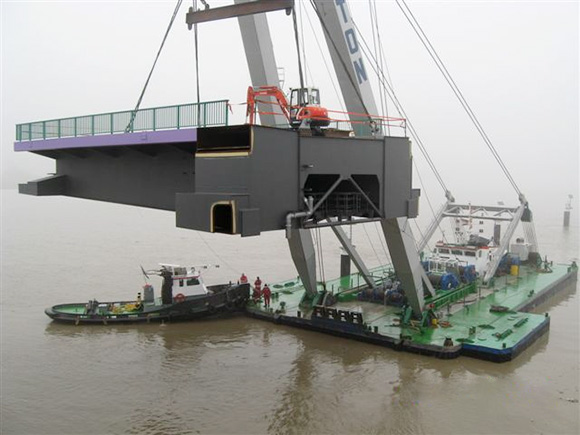

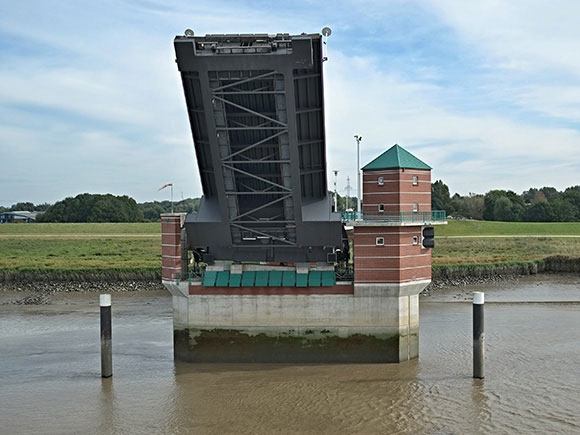

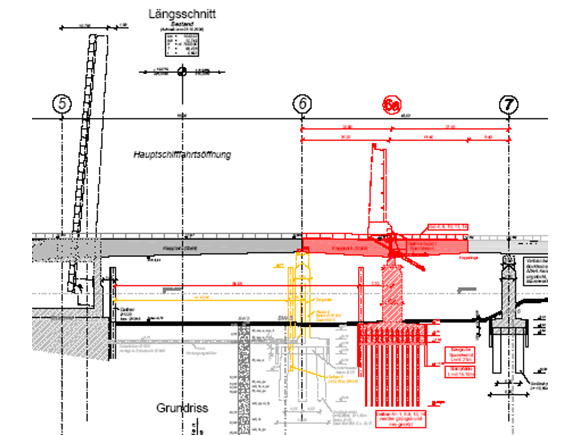

Umbau zu einer 2-flügeligen Klappbrücke (Stahl-Deckbrücke), Teilabbruch Spannbetonüberbau und Ankoppeln eines Verbundüberbaus an die Abbruchfuge, Abbruch und Neubau eines Strompfeilers mit Betriebsgebäude einschließlich Antrieb für neue Brückenklappe ohne Gegengewichtsausgleich
- Antrieb: elektro-hydraulisch über insges. 4 Hubzylinder
- Gesamtlänge: 469,00 m (Stützweite)
- Breite zw. Gel: 12,00 m
- Brückenfläche: 5628 m²
- Umbau: Betonmasse 3200 m, Betonstahl 438 t,
Spannstahl 2 t, Baustahl 360 t
