Neubau Klappbrücke im Zuge der Westtangente Husum/Binnenhafen, Husum
Auftraggeber:
Stadt Husum
Zeitraum:
1997-2002/2005
Leistungsumfang:
- Objektplanung Ingenieurbauwerke Lph 2, 3, 5-7 gem. HOAI
- statisch-konstruktive Prüfung
- technische Prüfung
- schweißtechnische Prüfung (Überbau)
- örtliche Bauüberwachung
- Objektbetreuung
- Hauptprüfung H2 2005
Bausumme:
ca. 3.400.000,00 € (Klappbrücke), ca. 926.000,00 € (Vorlandbrücke)
Technische Beschreibung:
Technische Beschreibung:

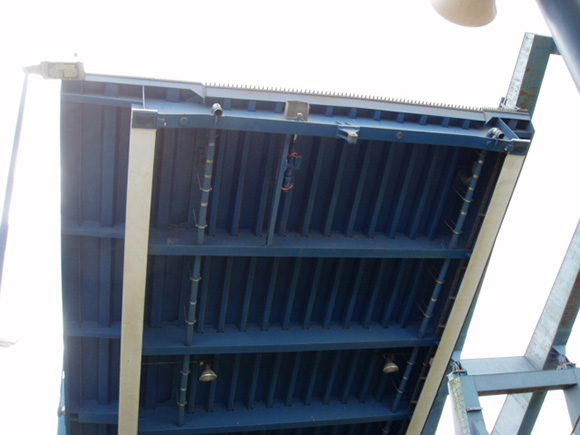

Klappbrücke mit 2-Feld Vorlandbrücke aus Spannbeton
- Klappbrücke : Waagebalkenklappbrücke
- Stützweite : 22,00 m
- Vorlandbrücke : 2-Feld Spannbetonbrücke
- Stützweiten : 23,75m und 23,00 m
- Gründung auf Ortbetonrammpfählen mit ausgerammten Fuß
